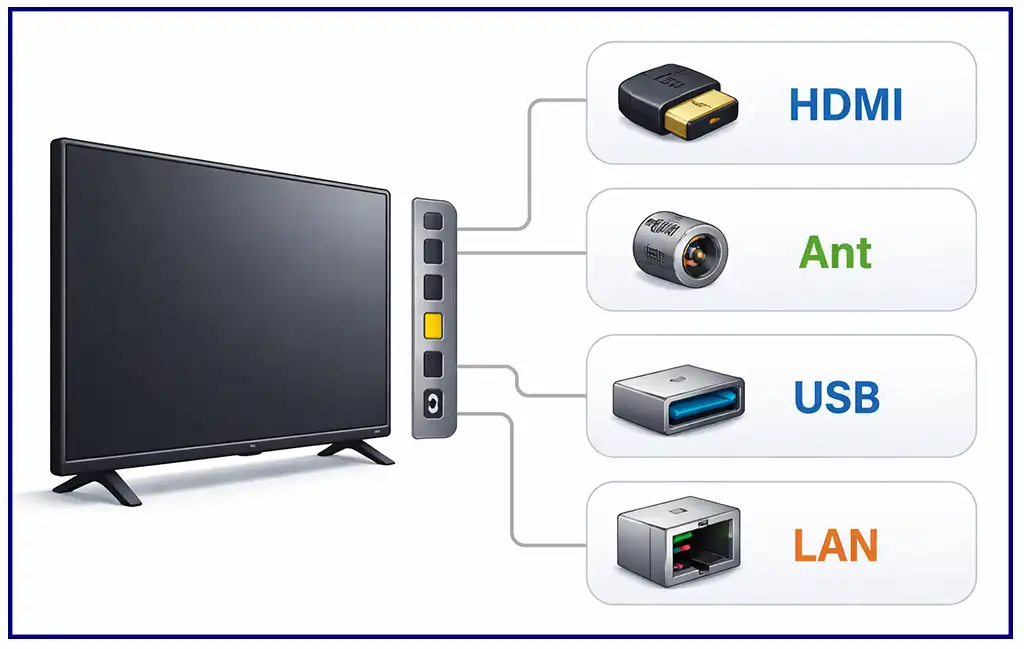

Los televisores modernos cuentan con varios tipos de puertos para conectar dispositivos externos. El más importante es HDMI, pero los televisores también pueden tener USB, Ethernet, salida de audio óptica, entradas de antena y satélite, y en los modelos antiguos, conectores por componentes, compuesto o SCART.
La cantidad y el tipo de puertos dependen del modelo de televisor. Algunos conectores actualmente se encuentran principalmente en televisores antiguos, mientras que HDMI, USB y las conexiones de red son estándar en la mayoría de los modelos modernos.
Resumen de los puertos y conectores del televisor
| Puerto | Función principal | Tipo de señal | Uso en televisores modernos |
|---|---|---|---|
| HDMI | Vídeo y audio | Digital | Muy extendido |
| USB | Dispositivos de almacenamiento y periféricos | Digital | Muy extendido |
| Ethernet (LAN) | Internet y red doméstica | Digital | Extendido |
| Optical (S/PDIF) | Audio externo | Digital | Extendido |
| ANT IN | Antena o televisión por cable | RF | Extendido |
| SAT | Televisión por satélite | RF | Disponible en algunos modelos |
| Component (Y/Pb/Pr) | Dispositivos de vídeo antiguos | Analógico | Poco frecuente |
| Composite (AV/RCA) | Dispositivos antiguos de vídeo y audio | Analógico | Poco frecuente |
| SCART | Equipos antiguos europeos | Analógico | Obsoleto |
| IR Out | Control de dispositivos externos mediante señal infrarroja | Infrarrojo | Poco frecuente |
La conexión que debes elegir depende del dispositivo que quieras conectar. Para una consola de videojuegos o un reproductor Blu-ray, normalmente la mejor opción es HDMI. Una barra de sonido suele conectarse mediante HDMI ARC o eARC, mientras que Ethernet permite obtener una conexión de red por cable estable.
HDMI
HDMI (High-Definition Multimedia Interface) es el principal conector para transmitir vídeo y audio digital hacia y desde el televisor. Se utiliza para consolas de videojuegos, dispositivos de streaming, reproductores Blu-ray, ordenadores, receptores AV y barras de sonido.
HDMI transmite vídeo y audio mediante un solo cable, lo que lo hace mucho más cómodo que las antiguas conexiones analógicas.
Las capacidades de HDMI dependen tanto de la especificación HDMI como de la implementación concreta del televisor. Que un televisor tenga un puerto HDMI 2.1 no significa que necesariamente admita todas las funciones asociadas con HDMI 2.1.
Versiones de HDMI
| Versión HDMI | Capacidades habituales |
|---|---|
| HDMI 1.3 | Mayor ancho de banda y compatibilidad con audio multicanal |
| HDMI 1.4 | Vídeo 4K hasta 30 Hz, 3D, ARC |
| HDMI 2.0 | Vídeo 4K hasta 60 Hz |
| HDMI 2.0a | Añade compatibilidad con HDR |
| HDMI 2.0b | Añade compatibilidad con HLG |
| HDMI 2.1 | Mayor ancho de banda y funciones como 4K hasta 120 Hz con equipos compatibles |
La resolución máxima y la frecuencia de actualización no dependen únicamente de la versión de HDMI. El televisor, el dispositivo fuente, el cable y el puerto HDMI concreto deben admitir el modo necesario.
Por ejemplo, si quieres conectar una PlayStation 5 o una Xbox Series X|S y utilizar una resolución 4K a 120 Hz, el televisor y la conexión deben admitir este modo. No todos los puertos HDMI de un televisor tienen las mismas capacidades.
HDMI ARC y eARC
Algunos puertos HDMI tienen una función adicional llamada ARC (Audio Return Channel). ARC permite que el televisor envíe el sonido de vuelta mediante el cable HDMI a una barra de sonido o un receptor AV compatible.
eARC (Enhanced Audio Return Channel) es una versión más reciente con mayor ancho de banda y compatibilidad con formatos de audio de mayor calidad.
| Función | HDMI ARC | HDMI eARC |
|---|---|---|
| Transmisión de audio del televisor a la barra de sonido | Sí | Sí |
| Utiliza un cable HDMI | Sí | Sí |
| Audio de gran ancho de banda | Limitado | Sí |
| Audio multicanal sin pérdidas | Limitado | Sí |
| Adecuado para sistemas modernos de cine en casa | Sí | Mejor opción |
Si tanto el televisor como la barra de sonido son compatibles con eARC, normalmente HDMI eARC es la opción preferida.
El puerto suele estar identificado como HDMI ARC o HDMI eARC.
USB
Los puertos USB se utilizan para conectar dispositivos de almacenamiento y algunos periféricos al televisor.
Dependiendo del modelo de televisor, USB puede utilizarse para:
- Reproducir fotos, música y vídeos desde una unidad USB
- Grabar programas de televisión
- Conectar un teclado o un ratón
- Alimentar pequeños dispositivos externos
- Conectar cámaras compatibles u otros accesorios
Los televisores pueden tener puertos USB 2.0 o versiones USB más rápidas. USB 2.0 ofrece velocidades de hasta 480 Mbps, mientras que las versiones USB 3.x pueden proporcionar velocidades de transferencia de datos considerablemente superiores.
Las funciones reales dependen del software del televisor. La presencia de un puerto USB no significa que el televisor sea automáticamente compatible con cualquier dispositivo USB o cualquier formato de archivo.
Ethernet (LAN)
El puerto Ethernet permite conectar el televisor a un router o a una red doméstica mediante un cable de red.
Una conexión por cable puede ser útil en los siguientes casos:
- El televisor está lejos del router Wi-Fi
- La señal inalámbrica es débil
- La red Wi-Fi está congestionada
- La estabilidad de la conexión es más importante que la comodidad de una conexión inalámbrica
Ethernet no es automáticamente más lento que Wi-Fi. La velocidad real depende del hardware de red del televisor, del router y de la propia conexión de red. Algunos televisores tienen puertos Fast Ethernet, mientras que otros admiten Gigabit Ethernet.
Para la transmisión de vídeo, tanto Ethernet como Wi-Fi pueden ser suficientes, aunque una conexión por cable proporciona mayor estabilidad en condiciones de red inalámbrica difíciles.
Salida de audio óptica (S/PDIF)
La conexión óptica S/PDIF, también denominada conexión de audio óptica o TOSLINK, transmite audio digital desde el televisor a una barra de sonido, un receptor AV u otro equipo de audio.
Es útil si el dispositivo de audio externo no dispone de HDMI ARC o eARC.
La conexión óptica admite sonido estéreo y algunos formatos de audio multicanal comprimidos. Sin embargo, su ancho de banda está limitado en comparación con HDMI eARC, por lo que la salida óptica no es adecuada para todos los sistemas de cine en casa modernos.
Si ambos dispositivos son compatibles con HDMI eARC, HDMI suele ser una opción de conexión más completa.
Entrada de antena (ANT IN)
La entrada de antena se utiliza para conectar el televisor a una antena o, dependiendo del país y del sistema de televisión, a la televisión por cable.
Normalmente es un conector RF coaxial identificado como ANT IN, RF IN o con una etiqueta similar.
El sintonizador integrado del televisor determina qué estándares de transmisión puede recibir. Dependiendo del modelo y del mercado, el televisor puede admitir televisión terrestre, por cable u otros tipos de transmisión.
Este conector sigue siendo importante, aunque actualmente muchos usuarios ven la televisión mediante servicios de streaming.
Entrada de satélite (SAT)
Algunos televisores, especialmente los modelos vendidos en Europa y otras regiones donde la televisión por satélite está ampliamente extendida, cuentan con un conector independiente SAT IN.
Permite que un televisor compatible con sintonizador de satélite integrado reciba directamente la señal de televisión por satélite procedente de una antena parabólica.
Tener una entrada de antena no significa por sí mismo que el televisor admita recepción por satélite. La presencia de un conector SAT independiente normalmente indica que el televisor está equipado con hardware para la recepción de señales de satélite.
Vídeo por componentes (Y/Pb/Pr)
El vídeo por componentes es una conexión de vídeo analógica antigua que utiliza tres señales independientes:
- Y — señal de luminancia y sincronización
- Pb — señal de diferencia de color azul
- Pr — señal de diferencia de color rojo
Los conectores suelen estar identificados con los colores verde, azul y rojo.
El vídeo por componentes ofrecía una calidad de imagen superior a la del vídeo compuesto y se utilizaba ampliamente con reproductores de DVD, consolas de videojuegos y otros equipos de vídeo antiguos.
La conexión por componentes no transmite audio. Para el sonido se necesitan conexiones independientes para los canales izquierdo y derecho.
Las entradas por componentes prácticamente han desaparecido de los televisores modernos y se utilizan principalmente para conectar equipos antiguos.
Vídeo compuesto y RCA
El vídeo compuesto es otra conexión analógica antigua. La señal de vídeo se transmite mediante un conector RCA amarillo, mientras que los conectores RCA rojo y blanco normalmente se utilizan para los canales estéreo derecho e izquierdo.
En una conexión compuesta, la información de imagen se combina en una sola señal, por lo que la calidad de imagen es inferior a la de una conexión por componentes o HDMI digital.
Las entradas compuestas todavía pueden encontrarse en algunos televisores antiguos o económicos. En ocasiones se implementan mediante un adaptador especial conectado a una entrada AV propietaria.
SCART
SCART fue un conector muy utilizado en Europa antes de que HDMI se convirtiera en el estándar.
SCART puede transmitir diferentes tipos de señales de vídeo y audio analógicas, incluido el vídeo compuesto y RGB.
SCART se utilizaba normalmente para conectar:
- Videograbadoras
- Reproductores de DVD
- Decodificadores de televisión digital
- Consolas de videojuegos antiguas
Actualmente SCART está obsoleto y rara vez se encuentra en televisores modernos. Si necesitas conectar equipos antiguos a un televisor moderno, puede ser necesario utilizar un convertidor adecuado.
Conexiones RGB
RGB describe un método de transmisión de vídeo en el que se utilizan componentes independientes para los colores rojo, verde y azul.
El término puede referirse a diferentes interfaces físicas, por lo que RGB no debe confundirse automáticamente con los tres conectores RCA utilizados para el vídeo por componentes. En los equipos electrónicos antiguos, las señales RGB podían transmitirse mediante SCART u otros conectores.
Los televisores modernos suelen utilizar HDMI digital en lugar de conexiones RGB analógicas.
IR Out
IR Out es una salida de infrarrojos que se utiliza con determinados adaptadores infrarrojos externos o sistemas de control.
Puede permitir que el televisor controle equipos externos compatibles mediante señales infrarrojas. Esta conexión era más habitual en televisores antiguos o modelos especializados.
Los televisores modernos utilizan cada vez más HDMI-CEC, Bluetooth, control mediante red y otras tecnologías para controlar dispositivos, por lo que una salida IR independiente es actualmente relativamente poco frecuente.
¿Qué puerto del televisor debes utilizar?
La elección del conector depende del dispositivo que quieras conectar.
| Dispositivo | Conexión recomendada |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, preferiblemente un puerto con las funciones HDMI 2.1 necesarias |
| Reproductor Blu-ray | HDMI |
| Dispositivo o reproductor de streaming | HDMI |
| PC o portátil | HDMI |
| Barra de sonido | HDMI eARC o ARC |
| Receptor AV | HDMI |
| Memoria USB | USB |
| Internet por cable | Ethernet |
| Internet por Wi-Fi | Wi-Fi integrado |
| Antena | ANT IN |
| Antena parabólica | SAT IN, si es compatible |
| Reproductor de DVD antiguo | HDMI, si está disponible; de lo contrario, entrada por componentes o compuesto |
| Videograbadora | Composite o SCART en televisores antiguos; en televisores modernos puede ser necesario un convertidor |
Para la mayoría de los dispositivos modernos, HDMI debe ser la primera opción, ya que permite transmitir vídeo y audio digital mediante un solo cable.
