La retroiluminación es uno de los componentes clave de un televisor LCD. A diferencia de las pantallas OLED, un panel LCD no puede producir luz por sí mismo, por lo que necesita una fuente de luz detrás de la pantalla. La retroiluminación atraviesa los píxeles LCD y permite que la imagen aparezca en la pantalla.

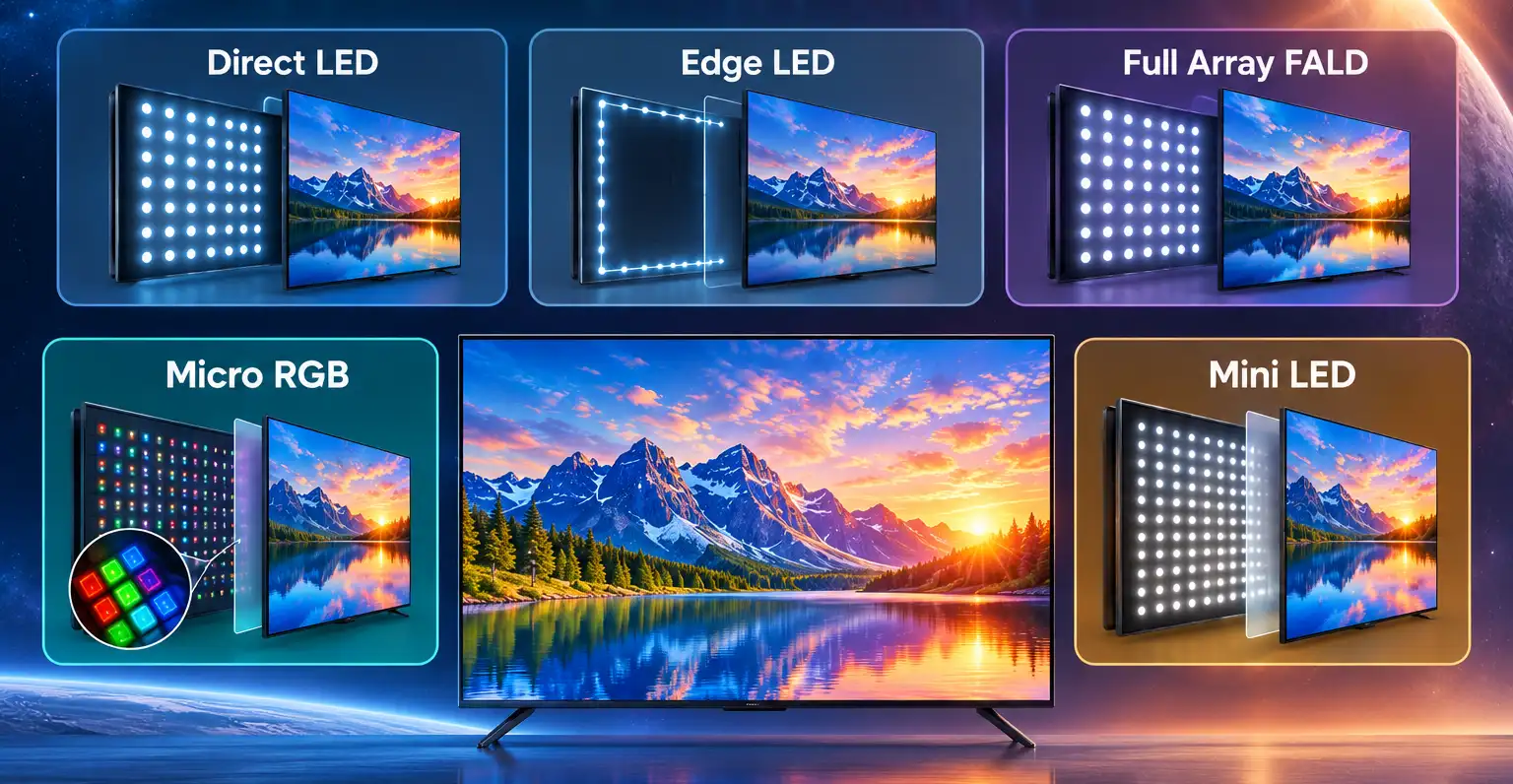

Existen dos tipos básicos de retroiluminación LED: Direct LED y Edge LED. Con el tiempo, los fabricantes han desarrollado numerosas variantes y mejoras basadas en estas tecnologías, entre ellas FALD, Mini LED, RGB LED y Micro RGB LED.
Los fabricantes de televisores también han introducido sus propios términos de marketing para diferentes sistemas de retroiluminación, como LED Plus y NANO Full LED.

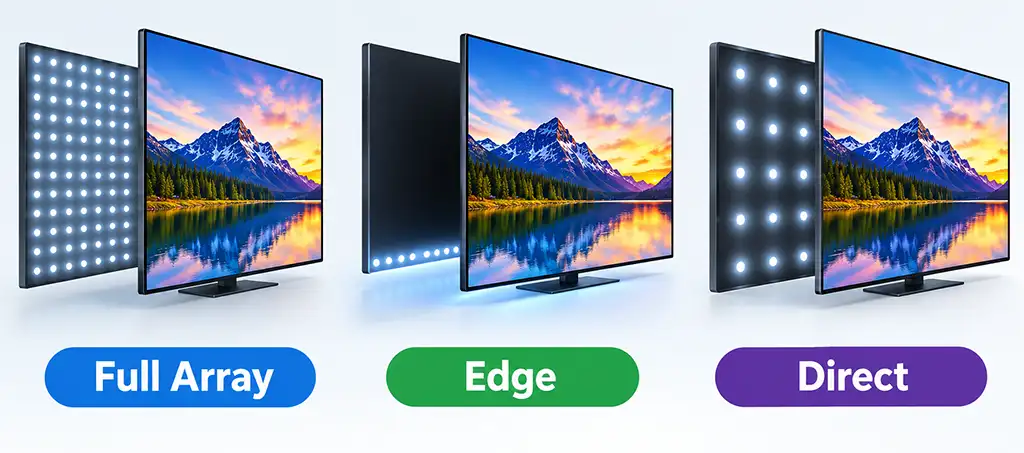

Retroiluminación Edge LED
En un sistema de retroiluminación Edge LED, los LED están situados en los bordes de la pantalla en lugar de estar distribuidos por toda el área situada detrás del panel LCD. Normalmente, los LED se colocan a lo largo del borde inferior de la pantalla. La luz se distribuye por toda la pantalla mediante una capa especial reflectante y guía de luz que extiende la luz desde la parte inferior hacia la parte superior.
La principal ventaja de este diseño es que permite a los fabricantes crear televisores muy delgados. Como los LED, normalmente dispuestos en dos tiras de LED, están instalados en el borde de la pantalla, se necesita menos espacio detrás del panel LCD. Además, las pantallas Edge LED son más económicas de fabricar. Sin embargo, tienen algunos inconvenientes. Es prácticamente imposible implementar un sistema de atenuación local porque un solo LED ilumina una gran área de la pantalla.
Retroiluminación Direct LED
En un sistema de retroiluminación Direct LED, los LED están situados directamente detrás del panel LCD. Se distribuyen por toda la superficie posterior de la pantalla y emiten luz hacia el panel. Se pueden utilizar lentes especiales para distribuir la luz de manera más uniforme, y una capa reflectante ayuda a dirigir la luz hacia la pantalla.
Los sistemas Direct LED más sencillos utilizan un número relativamente pequeño de LED. En estos televisores, toda la retroiluminación puede funcionar como un único sistema, sin un control independiente de las diferentes áreas de la pantalla. También existen varias versiones de la tecnología Direct LED, con diferentes formas de distribuir los LED y diferentes tipos de LED.
El principal inconveniente es que el televisor necesita más espacio detrás del panel LCD para alojar los LED y los componentes ópticos que distribuyen la luz. Como resultado, un televisor Direct LED puede ser más grueso que un modelo con retroiluminación Edge LED. Sin embargo, los televisores Direct LED modernos pueden ser bastante delgados porque la tecnología ha evolucionado considerablemente.
Direct LED a veces se abrevia como DLED. Es importante entender que el término Direct LED solo describe la disposición de los LED. No significa que el televisor tenga atenuación local ni un gran número de zonas de retroiluminación controladas de forma independiente.
Retroiluminación Full Array LED
Full Array LED es una forma avanzada de retroiluminación Direct LED. En un sistema Full Array, los LED se distribuyen por toda la parte posterior de la pantalla en lugar de estar colocados solo en determinadas zonas.
Esta disposición permite controlar la retroiluminación de manera más uniforme en toda la pantalla y proporciona una mejor base para utilizar la atenuación local. Al dividir los LED en diferentes zonas, el televisor puede aumentar o reducir de forma independiente el brillo de distintas áreas de la pantalla.
El término Full Array describe la disposición física de los LED. No indica cuántos LED se utilizan ni cuántas zonas de atenuación controladas de forma independiente tiene el televisor.
También existen variantes más avanzadas de la retroiluminación Full Array, como Mini LED, RGB LED y Micro RGB LED. Utilizan diferentes tipos y disposiciones de elementos emisores de luz para mejorar el control de la retroiluminación y la calidad de imagen.
Por este motivo, dos televisores Full Array pueden ofrecer una calidad de imagen muy diferente. Un modelo puede tener relativamente pocas zonas de retroiluminación, mientras que otro puede tener cientos o incluso más.
Atenuación local y zonas de retroiluminación

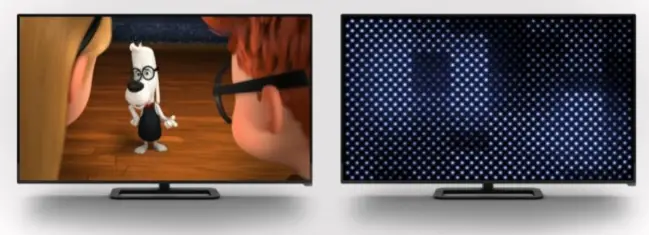

La atenuación local permite al televisor controlar de forma independiente diferentes áreas de la retroiluminación. Cuantas más zonas controladas de forma independiente haya, con mayor precisión podrá ajustar el brillo en diferentes partes de la imagen.
Por ejemplo, los televisores con retroiluminación Edge LED suelen tener solo dos zonas de atenuación, mientras que los televisores Direct LED estándar pueden tener varias zonas grandes. Con zonas tan grandes, resulta difícil ajustar la retroiluminación con precisión según la imagen mostrada en la pantalla. Como resultado, puede aparecer algo de luz en zonas que deberían ser negras. Esto es normal en los televisores LCD.
En general, cuanto mayor sea el número de zonas y menor sea su tamaño, con mayor precisión podrá el televisor controlar la retroiluminación. Mini LED y tecnologías similares son especialmente eficaces en este aspecto porque pueden utilizar un número muy elevado de pequeñas zonas de retroiluminación.
Sin embargo, el número de zonas por sí solo no determina la calidad de imagen. El propio panel LCD también desempeña un papel importante. Un televisor con un gran número de zonas de atenuación puede ofrecer una imagen peor que un modelo de gama alta con menos zonas.
Variantes de la retroiluminación Direct LED
La retroiluminación Direct LED ha evolucionado hasta convertirse en varios diseños diferentes. Los fabricantes han aumentado el número de LED, han reducido su tamaño, han cambiado el tipo de luz que producen y han desarrollado diferentes formas de controlar la retroiluminación.
Full Array LED utiliza LED distribuidos por toda el área situada detrás de la pantalla. Esto proporciona una iluminación más uniforme que una retroiluminación básica con menos LED. El número de LED puede variar considerablemente entre modelos, por lo que el nombre Full Array por sí solo no indica el nivel de sofisticación de la retroiluminación.
FALD, o Full Array Local Dimming, divide la retroiluminación Full Array en zonas controladas de forma independiente. El televisor puede aumentar el brillo de algunas áreas y reducirlo en otras según la imagen. En general, un mayor número de zonas más pequeñas permite un control más preciso de la retroiluminación y un mejor contraste.
Dual LED utiliza dos tipos de LED con diferentes temperaturas de color. Uno produce una luz más cálida y el otro una luz más fría. El televisor ajusta el equilibrio entre ambos para cambiar la temperatura de color de la retroiluminación. Samsung ha utilizado el nombre Dual LED en algunos de sus televisores QLED.
Mini LED utiliza LED mucho más pequeños que los de las retroiluminaciones LED convencionales. Esto permite colocar muchos más LED detrás de la pantalla y crear un mayor número de zonas de atenuación. Cuantas más zonas haya, con mayor precisión se pueden controlar las áreas claras y oscuras de la imagen.
RGB LED utiliza LED rojos, verdes y azules independientes en lugar de los LED blancos convencionales. El control independiente de los tres colores proporciona un mayor control sobre el espectro de la retroiluminación y puede ayudar a ampliar la gama de colores de la pantalla.
RGB Mini LED combina LED RGB con tecnología Mini LED. Los LED más pequeños permiten crear una retroiluminación densa con muchas áreas controladas de forma independiente, mientras que las fuentes de luz RGB proporcionan un control adicional sobre el color de la retroiluminación.
Los fabricantes también utilizan sus propios nombres para determinados sistemas de retroiluminación. Son nombres comerciales y no tipos de retroiluminación independientes.
Samsung Direct Full Array es el nombre comercial de Samsung para su retroiluminación Full Array. Samsung ha utilizado nombres como Direct Full Array 8×3 y Direct Full Array 16×3 para diferentes modelos de televisores.
Samsung Quantum Matrix es el nombre comercial de Samsung para su retroiluminación Mini LED con atenuación local. Quantum Matrix Pro es una versión más avanzada de este sistema utilizada en algunos modelos de televisores Samsung.
Sony XR Backlight Master Drive es el nombre comercial de Sony para su sistema de control de retroiluminación Mini LED. Se utiliza junto con Mini LED y atenuación local en algunos televisores Sony.
LG Full Array Dimming es el nombre comercial de LG para su sistema de atenuación local Full Array. Se refiere a una retroiluminación con LED distribuidos por la parte posterior de la pantalla y controlados en diferentes zonas.
LED Plus es otro nombre comercial utilizado por determinados fabricantes para algunos sistemas de retroiluminación LED. La implementación exacta puede variar según el fabricante y la generación del televisor.
NANO Full LED también es un nombre comercial asociado a la retroiluminación Full Array. Se refiere a LED distribuidos detrás de la pantalla en lugar de estar situados únicamente en sus bordes. NANO Full LED no debe confundirse con NanoCell, que es una tecnología de pantalla independiente de LG.
| Retroiluminación o nombre | Qué describe | Característica principal |
|---|---|---|
| Full Array LED | LED distribuidos por toda la parte posterior de la pantalla | Distribución más uniforme de la retroiluminación |
| FALD | Full Array con zonas controladas de forma independiente | Atenuación local y mejor contraste |
| Dual LED | Dos tipos de LED con diferentes temperaturas de color | Control de la temperatura de color de la retroiluminación |
| Mini LED | LED más pequeños utilizados en grandes cantidades | Más LED y más zonas de atenuación |
| RGB LED | Fuentes de luz rojas, verdes y azules | Mayor control sobre el espectro de la retroiluminación |
| RGB Mini LED | Fuentes de luz RGB combinadas con Mini LED | Control más preciso del brillo y el color |
| Samsung Direct Full Array | Nombre comercial de Samsung | Retroiluminación Full Array |
| Samsung Quantum Matrix | Nombre comercial de Samsung | Mini LED con atenuación local |
| Sony XR Backlight Master Drive | Nombre comercial de Sony | Control de retroiluminación Mini LED |
| LG Full Array Dimming | Nombre comercial de LG | Atenuación local Full Array |
| LED Plus | Nombre comercial del fabricante | Control adicional de la retroiluminación |
| NANO Full LED | Nombre comercial del fabricante | Retroiluminación Full Array |
